拉線機・絞盤機 全系列
平台式 · 拖車式 · 引擎式 · 輔助牽引 · 電動型

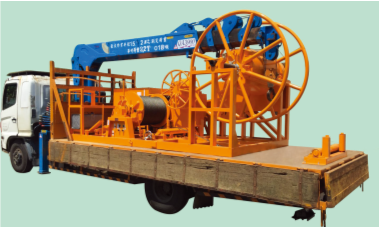

平台式絞盤機 LSW-10000型 (機械式)
產品編號 UC1001
本絞盤機係安裝於工程車後車體平台上，利用卡車柴油引擎產生拉力，以便敷設地下電纜。
- 拉力 10,000公斤
- 鋼索 Ø16mm × 600米
- 自動捲索器 鋼索前有自動引導捲索器，以便鋼索整齊排列於鋼索盤上。
- 捲取速度 5～20 m/min (裝有變速裝置)
- 滑輪 井型滑輪，以四只單輪組成 / 能平衡旋轉

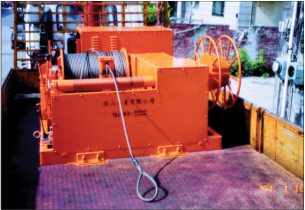

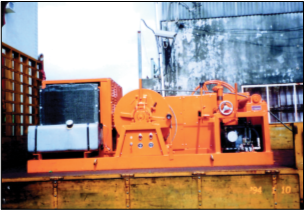

平台式絞盤機 LSW-10000型 (油壓式)
產品編號 UC1002
本絞盤機係安裝於工程車後車體平台上，利用卡車柴油引擎產生拉力，以便敷設地下電纜。
- 拉力 10,000公斤
- 鋼索 Ø16mm × 600米
- 自動捲索器 鋼索前有自動引導捲索器，以便鋼索整齊排列於鋼索盤上。
- 捲取速度 5～20 m/min (裝有變速裝置)
- 滑輪 井型滑輪，以四只單輪組成 / 能平衡旋轉
平台式電纜牽引機 LSW-5000型 (A、B、C型)
產品編號 UC1003
安裝於工程車上，利用車體本身動力及絞盤上之鋼索拖拉電纜，以供佈放或拆收電纜之用。
- 拉力 5,000公斤
- 捲取速度 5～20 m/min
(可在最大拉力範圍內，任意設定一定拉力，若拉力超過設定值，立即自動停止牽引) - 規格
(1)手動絞盤運轉制動裝置：以供絞盤失去動力或其他意外時，制止絞盤逆轉用。
(2)自動絞盤逆轉制動裝置：以供引擎熄火時，自動制止絞盤逆轉用。
(3)自動捲索裝置：能使鋼索於電纜拉回時，能均勻導入絞盤內，不致發生錯疊、開叉之現象。
(4)受力滑輪裝置：能承受上下左右之拉力。
(5)油壓腳架：前傾與地面呈75°，其運作條件為安裝於3.5噸以上工程車。
本體組
- (1)減速機
- (2)絞盤
- (3)鍍鋅鋼索
(4)自動捲索器 - (5)受力滑輪
- (6)連座軸承
- (7)鋼管滑輪
油壓系統組
- (1)油壓幫浦
- (2)油壓馬達
- (3)操作桿
- (4)高壓軟管
- (5)壓力調整器
- (6)油壓腳架
- (7)油箱
動力傳導系統組
- (1)動力傳導裝置(P.T.O)
- (2)連軸器
拉力設定裝置組
- (1)拉力設定器
- (2)拉力計

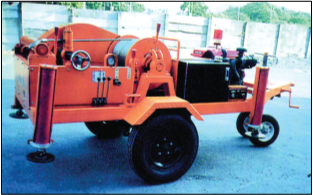

LSW-5000 A型(油壓式)-加裝收線盤

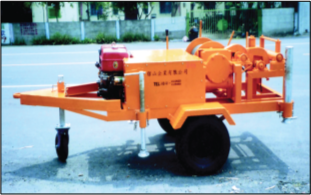

LSW-5000 B型(油壓式)-加裝鋁合金捲線輪
LSW-5000 C型(機械式)
LSW-5000 B型(油壓式)-加裝鋁合金捲線輪
LSW-5000 C型(機械式)

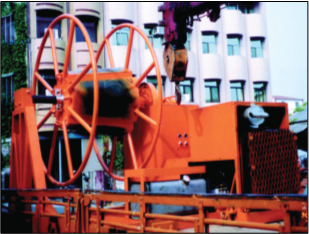

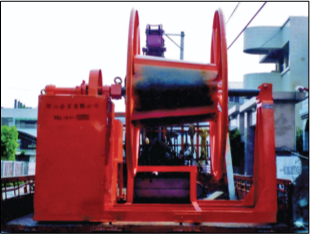

平台式電纜拆收機
產品編號 UC1004
- 用途 本機係安裝於工程車後車體平台上，利用卡車柴油引擎產生拉力，以便捲取舊有之地下電纜。
- 特色 當電纜捲取完畢時，收線盤能很輕易將電纜取出
拖車式電纜牽引機
產品編號 UC1005
本機係安裝於拖架上，利用發動機帶動絞盤上之鋼索拖拉電纜。
- 拉力 5,000公斤
- 鋼索 Ø12mm × 300米
- 自動捲索器 鋼索前有自動引導捲索器，以便鋼索整齊排列於鋼索盤上
- 捲取速度 5～20 m/min (裝有變速裝置)

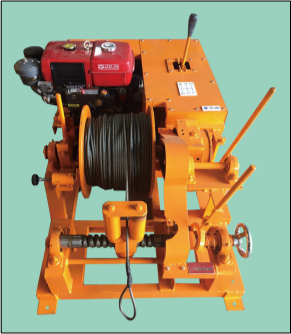

電纜拉線機 LSW-3000型
產品編號 UC1006
本機係手推式，利用發動機帶動絞盤上之主、副鋼索盤，拖拉或收取鋼索(編織繩)，以供佈放較輕之電纜或收取纜繩之用，體型輕巧，移動靈活，適合各種現場環境施工用。
- 拉力 3,000公斤
- 捲取速度 5～20 m/min
- 自動捲索器 能使主鋼索於拉線時，均勻導入捲筒內，不致有錯疊、開叉之現象
- 受力滑輪 能承受拖拉之受力
- 油壓腳架 施工時固定機體，防止機體向前滑動

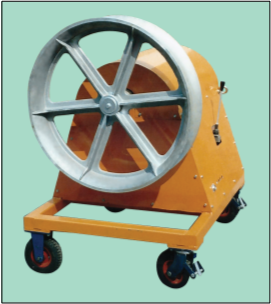

中間輔助牽引機 (油壓式)
產品編號 UC1007
本器材係利用汽油引擎為動力，帶動油壓系統產生拉力，用於佈放光纖電纜時輔助中間之拉力，以降低主牽引機之拉力，避免佈放光纖電纜時，造成電纜拉傷。
- 尺度 1000×1000×1080 mm
- 重量 200 公斤
- 輔助拉力 100～500 公斤 (可調)
- 捲取速度 10～30 m/min (可調)
本體組
- 方管主架
- 鋼板護罩
- 鋁合金捲線輪
180×850mm - 吊鈎
油壓系統
- 油壓幫浦
- 油壓馬達
- 高壓軟管
動力傳動組
- 汽油引擎(9HP)
- 連軸器
- 齒輪
- 軸承
- 軸心
- 鏈條
控制組
- 手動閥
- 控速器
- 張力閥
- 張力錶
橙黃色·防鏽處理
光纜幫拉機 (機械式)
產品編號 UC1008
本器材係利用汽油引擎為動力，用於佈放光纖電纜時輔助中間之拉力，以降低主牽引機之拉力，避免佈放光纖電纜時，造成電纜拉傷。
- 拉力 100～500 公斤
- 捲取速度 10～30 m/min
- 構造
(1)汽油引擎：9馬力。
(2)減速機。
(3)齒輪、鏈條。
(4)連座軸承及軸心。
(5)連軸器。
(6)機座。
(7)鋁合金捲線輪。 - 捲線輪 鋁合金 180×850mm
- 尺度 800×700×1000 mm
- 重量 150 公斤
橙黃色·防鏽處理

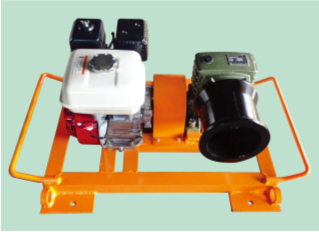

引擎式拉線機
產品編號 UC1009
本器材利用引擎之動力帶動減速機，以產生拉力以收線之用，適用於佈放電纜前，收取置於管內之尼龍繩，方便操作提高工作效率。
- 拉力 500 公斤
- 速度 5~20 m/min
- 機體 (1)本體機架 (2)固定環 (3)防震膠墊
- 動力 (1)汽油引擎 (2)減速機 (3)傳動皮帶
- 尺度 900×400×480 mm
- 重量 80 公斤
橙黃色·防鏽處理
引擎式收放線機 LSW-1500型
產品編號 UC1012
利用引擎之動力傳動捲線輪，適用於拖拉架空之電線及收取管道內之尼龍繩和較低拉力之地下電纜。
- 拉力 1,000 公斤
- 速度 5～20 m/min
- 尺度 1200×900×1000 mm
- 重量 350 公斤
橙黃色·防鏽處理

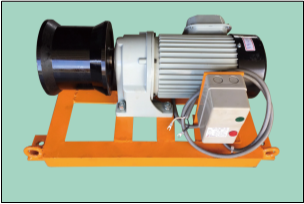

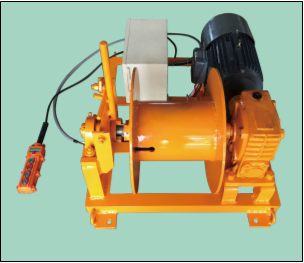

電動拉線機 (A/B/C型)
產品編號 UC1013
本機具為電動式，利用馬達為動力源帶動，可用於拉室內之電纜線。
- 拉力範圍 500～1,000 公斤
- 動力 電動馬達
